在Canvas中绘制圆角矩形及逐步分析过程

日期:2019年12月18日 阅读次数:4054 分类:HTML5javascript前端

一、初步尝试画圆角矩形

要在Canvas中绘制一个矩形,使用strokeRect或fillRect函数即可。

var canvas = document.getElementById("canvas");
var ctx = canvas.getContext("2d");

ctx.strokeRect(50, 100, 100, 50);
ctx.fillRect(200, 100, 150, 100);

将得到下面的图形:

矩形

实现方法一:设置lineJoin属性设置为round(推荐指数:*)

要想绘制出圆角矩形,好办,将ctx的lineJoin属性设置为round即可。

ctx.lineJoin = "round";
ctx.strokeRect(50, 100, 100, 50);
ctx.fillRect(200, 100, 150, 100);

矩形

这是圆角矩形吗?没错,只不过角度太小了。将ctx的lineWidth属性增大一些,效果就出来了。

ctx.lineJoin = "round";
ctx.lineWidth = 20;

ctx.strokeRect(50, 100, 100, 50);
ctx.fillRect(200, 100, 150, 100);

矩形

左边的圆角效果出来了,但代价是必须指定线条宽度,以让ctx有空间来填充该线条,才能有圆角效果。若想要更大的圆角,虽可增加lineWidth,但将得到更大的黑框,更丑了。而右边的填充图形,却根本没有圆角效果出现。

这不是我们所想要的效果,所以不推荐该方法。

二、圆角矩形的真谛

我们,想要的是下面这个效果:

矩形

经验告诉我们,这个矩形的圆角可大可小。那么这些圆角有何内在规律呢?下图可说明。

矩形

矩形的4个角均各自夹着一个与该角之两边相切的圆,将矩形的4个棱角擦掉,只保留两个相切点之间的较短的圆弧,即可得到上面的圆角矩形。

这4个圆的半径均是25。若将半径改为40,得到下图。

矩形

矩形的总体特征不变,但圆角增大了。当然,圆角太大了也不一定好看,但上面这两个图形足以说明了圆角矩形的真谛。要想改变矩形圆角的大小,只需改变这些相切圆的半径就行了。

三、圆角矩形的实现

一个标准矩形与4个相应的圆的关系,这是我们要实现圆角矩形所需考虑的。可以有多种实现方法,既可通过圆形异或的方式,也可通过裁剪的方式,但最直观的方式莫过于通过勾画圆角矩形的外边框来实现了,即,画直线,画圆弧,再画直线,再画圆弧……直至任务完成。

直线好画,关键是画圆弧。Canvas提供了两个画圆弧的函数,arc及arcTo,下面分别考察。

实现方法二:以arc实现圆角效果及逐步分析(推荐指数:****)

arc的原型如下:

arc(x, y, r, startAngle, endAngle, isCounterClocksise)

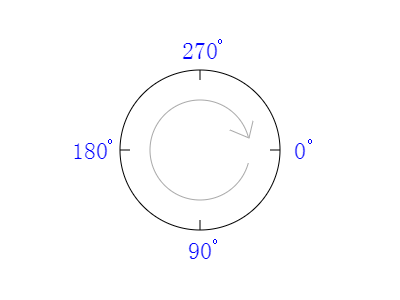

参数x, y确定圆心位置,r确定半径大小。startAngle为起始角度,endAngle为终止角度。角度的起算方向为下图。

矩形

水平方向的右侧为0o,依顺时针方向逐渐增大角度,转至0o位置时为360o。

arc函数中的startAngle及endAngle均采用弧度制,这与我们日常生活中采用的角度制不同。弧度、角度的互换公式如下:

radian = π / 180 * degree = Math.PI / 180 * degree
degree = 180 / π * radian = 180 / Math.PI * radian

因此,60o换算为弧度制的公式是:

var angle = Math.PI / 180 * 60;

因为可以指定startAngle及endAngle, 因此可以绘制一条非完整圆的弧线。而给定起始角与终止角,只要这两个角度不是相差180o,依不同的绘制方向,将得到长弧或短弧两条弧线。下图说明了此问题。

矩形

左边的圆的绘制函数为:

ctx.arc(100, 150, 50, 0, Math.PI * 2, true);

因为起始角为0o,终止角为360o,正好形成一个完整的圆圈。此时arc的最后一个参数isCounterClockwise为true或为false均无所谓。

中间的圆弧的绘制函数为:

ctx.arc(210, 150, 50, 0, Math.PI / 180 * 90, true);

从0o绘至90o,由于参数isCounterClockwise为true,要求按逆时针方向来绘制,因此绘制了一个从0o逆时针行至90o的长弧。

右边的圆弧的绘制函数起始角与终止角与上例相同,只是绘制方向依顺时针方向:

ctx.arc(320, 150, 50, 0, Math.PI / 180 * 90, false);

从0o顺时针行至90o,得到一条短弧。

了解了arc的用法,现在可以用它来实现圆角矩形了。下图重复展现我们的目标。

矩形

对于4个相切的圆圈,给定矩形的左上角顶点与该矩形的宽度与高度,其圆心与半径均不难求出。

以arc实现圆角具体代码

我们先从左上角相切的顶边切点开始,画一直线至右上角相切的顶边切点,然后绘制一条270o顺时针至0o的短圆弧。之后,直线,0o顺时针至90o的短圆弧,直线,90o顺时针至180o的短圆弧,直线,180o顺时针至270o的短圆弧。任务完成。代码如下:

function Rect(x, y, w, h) {
    return {x:x, y:y, width:w, height:h};
}

var rect = Rect(50, 50, 300, 200);
var r = 40;

drawUsingArc(rect, r, ctx);

function drawUsingArc(rect, r, ctx) {
    var path = new Path2D();

    path.moveTo(rect.x + r, rect.y);
    path.lineTo(rect.x + rect.width - r, rect.y);
    path.arc(rect.x + rect.width - r, rect.y + r, r, Math.PI / 180 * 270, 0, false);
    path.lineTo(rect.x + rect.width, rect.y + rect.height - r);
    path.arc(rect.x + rect.width - r, rect.y + rect.height - r, r, 0, Math.PI / 180 * 90, 0, false);
    path.lineTo(rect.x + r, rect.y + rect.height);
    path.arc(rect.x + r, rect.y + rect.height - r, r, Math.PI / 180 * 90, Math.PI / 180 * 180, false);
    path.lineTo(rect.x, rect.y + r);
    path.arc(rect.x + r, rect.y + r, r, Math.PI / 180 * 180, Math.PI / 180 * 270, false);

    ctx.stroke(path);
}

Rect是一个无需使用new来创建一个新对象的构造函数。它将一个矩形所需的数据打包进其自身中,并可在以后通过特定的属性来方便地访问相应的数据。对于Point、Line、Rect这种简单的数据包装结构,使用这种方式使代码更加简洁。

函数drawUsingArc的参数中可指定矩形及其圆角半径,这样函数的意义就变成了绘制一个半径为r的圆角矩形。

总结:该方法可以灵活实现圆角矩形,但是需要多次使用lineTo和arc接口画线和画圆。操作步骤较多,性能稍差。

实现方法三:以arcTo实现圆角效果(推荐指数:*****)

如同lineTo的意义为”画线至…”, arcTo的意义为”画圆弧至…”。arcTo的原型如下:

arcTo(x1, y1, x2, y2, r)

参数中需传入2个点的坐标值,以及一个半径值。虽然同为画圆弧,但arcTo与arc的原型大相径庭,令人百思不得其解。不要紧,先用arcTo画出一段圆弧来看看。

ctx.moveTo(100, 200);
ctx.lineTo(200, 200);
ctx.arcTo(260, 260, 300, 100, 20);
ctx.stroke();

坐标值是随机选定的,只需要随便画出一条看得见的圆弧来就行。画出了下图效果:

矩形

从点(100, 200)画水平线至点(200, 200),然后调用arcTo来画圆弧。我们知道,使用lineTo()绘制直线时,将使当前点移至lineTo()参数所确定的点的位置。从图中可看出,从水平线的终点(200, 200),也即当前点,到圆弧的起点,多出了一条直线,应是arcTo函数自动添加的,以使当前点与圆弧得以连接起来形成一个连续的图形。这也是arcTo函数之所以这样取名的原因:可别忘了,我会自动以直线连接当前点与圆弧起点。

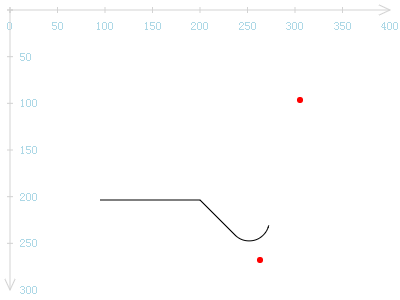

可问题是,这段圆弧为何出现在图中这个位置?圆弧的起点好像并不在其参数两个点所确定的位置。为证明此点,先用红色标出arcTo参数中的两个点(260, 260)与(300, 100)。

矩形

圆弧的起点与终点均不位于其参数所确定的两点上的位置。为何根据这两个似乎毫不相关的两点,就能画出图中的圆弧?

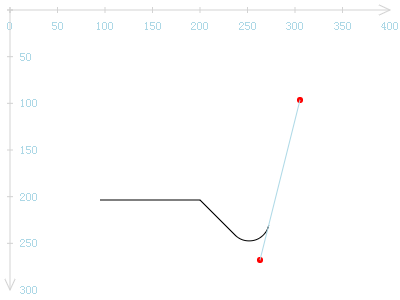

两点确定一线,何不将两红点连起来看看?

矩形

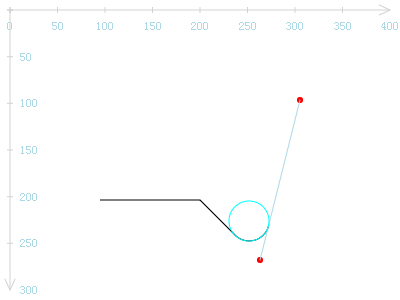

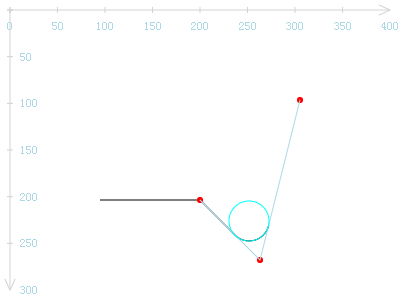

直线与圆弧相交于一点。是相交,是否相切?我们将这段圆弧延展为一个圆来看看。因为arcTo参数中已经指定了半径,以此半径为依据画一圆圈,并在平面上移动它,使该圆圈的下方与arcTo的圆弧大致重合。

矩形

令人想不到的是,圆弧确实与这条看不见的直线相切! 这实在是我到现在为止所发现的最匪夷所思的秘密了!

球好像向右滚着掉进了一个有缺口的三角缝中。缝太大了,球会掉进万丈深渊的。因此,延长arcTo所自动添加的线段,让其直抵右边的直线。

矩形

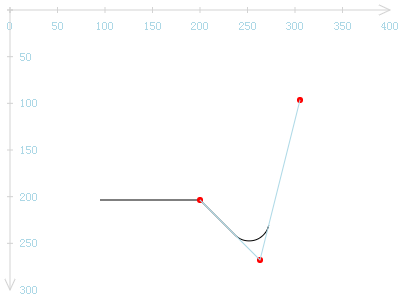

延长线与右边直线相交于点(260, 260),也即arcTo的第一、第二个参数所确定的点。并且,延长线也相切于圆弧。

把辅助圆圈擦掉,得到下图:

矩形

现在,真相大白了。arcTo的圆弧具备以下特点:

  • 圆弧将与两条直线相切
  • 第一条直线是当前点的位置与参数(x1,y1)所组成的直线
  • 第二条直线是参数(x1,y1)与参数(x2,y2)所组成的直线
  • 如果当前点与圆弧起点不在同一点,则从当前点绘制一条直线至圆弧起点。

简而言之,圆弧存活于这3点所构成的夹角中。

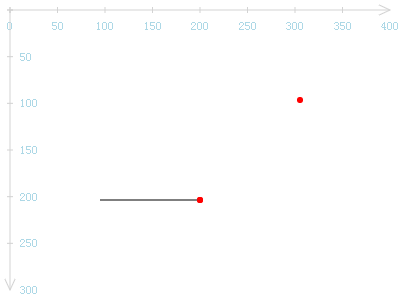

arcTo自动添加的直线有点超出人力所为,终难所料,能否去除它?将arcTo参数中的第一个点改为与当前点一样,即(200, 200)。

矩形

这条自动添加的直线是消失了,但圆弧也消失了。别忘了我们说过的话,圆弧存活于3点所构成的夹角中。现在既然3点变为2点,不再有夹角,圆弧也失去生存的意义了。

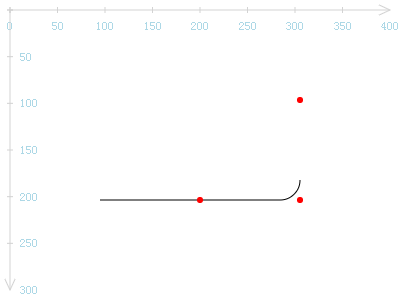

3点的夹角。这3点如果构成了一个直角呢?

矩形

嘿,这不就是圆角矩形的一个圆角吗?因为arcTo会将当前点归置于圆弧的终点,因此,我们简单地接着使用一个lineTo()函数即可将上面的红点也连接起来,从而形成一个真正的圆角。(但如果依照规律连续调用arcTo()函数,由于其会自动连接当前点与圆弧起点的特点,lineTo()的调用也可以省去了。)

矩形

综上,可以使用arcTo来实现圆角矩形了。

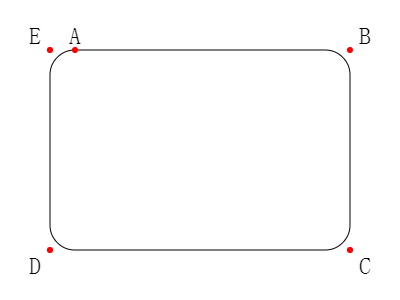

矩形

上图中,关键点用红色标出,且从点A按顺时针方向绘制。其简化的伪代码如下:

moveTo(PointA);
arcTo(PointB, PointC);
arcTo(PointC, PointD);
arcTo(PointD, PointE);
arcTo(PointE, PointA);

移至点A,朝ABC的方向在点B画圆弧,并将当前点置于点B所在圆弧的下方。朝BCD的方向在点C画圆弧,朝CDE的方向在点D画圆弧,朝DEA的方向在点E画圆弧。点E处的圆弧的终点将与点A连接起来,从而构成了一个完整的圆角矩形。一样子就用4条线(直线+弧线)组成了一个圆角矩形。

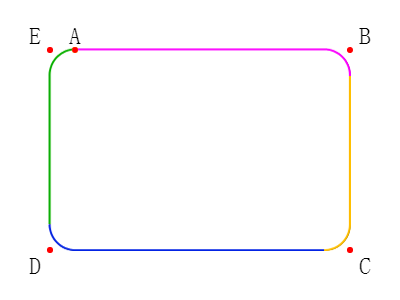

矩形

除矩形的4个角之外,还引入了一个点A。如果从点E直接绘制,则EA将产生一条线段,从而破坏了圆角。

依据上面的伪码,使用arcTo绘制圆弧的代码为:

var Point = function(x, y) {
    return {x:x, y:y};
};

var rect = Rect(50, 50, 300, 200);

drawRoundedRect(rect, 25, ctx);

function drawRoundedRect(rect, r, ctx) {
    var ptA = Point(rect.x + r, rect.y);
    var ptB = Point(rect.x + rect.width, rect.y);
    var ptC = Point(rect.x + rect.width, rect.y + rect.height);
    var ptD = Point(rect.x, rect.y + rect.height);
    var ptE = Point(rect.x, rect.y);

    ctx.beginPath();

    ctx.moveTo(ptA.x, ptA.y);
    ctx.arcTo(ptB.x, ptB.y, ptC.x, ptC.y, r);
    ctx.arcTo(ptC.x, ptC.y, ptD.x, ptD.y, r);
    ctx.arcTo(ptD.x, ptD.y, ptE.x, ptE.y, r);
    ctx.arcTo(ptE.x, ptE.y, ptA.x, ptA.y, r);

    ctx.stroke();
}

所绘圆角矩形如下:

矩形

方法四:arcTo优化版(强烈推荐)

最后仿照rect方法的语法,我们再写一个更灵活实用的圆角矩形的方法。代码如下:

// 入参说明:上下文、左上角X坐标,左上角Y坐标,宽,高,圆角的半径
function arcRect (ctx, x, y, w, h, r) {
  // 右上角弧线
  ctx.moveTo(x + r, y);
  ctx.arcTo(x + w, y, x + w, y + r, r);

  // 右下角弧线
  ctx.moveTo(x + w, y + r);
  ctx.arcTo(x + w, y + h, x + w - r, y + h, r);

  // 左下角弧线
  ctx.moveTo(x + w - r, y + h);
  ctx.arcTo(x, y + h, x, y + h - r, r);

  // 左上角弧线
  ctx.moveTo(x, y + h - r);
  ctx.arcTo(x, y, x + r, y, r);
}
